ダクト燃焼機OLYMPIA-CDシリーズ

ダクトバーナーCDシリーズの特徴

■安全設計

先混合燃焼方式の採用により逆火の心配がありません。安全性は、日本瓦斯協会の燃焼安全技術指標に基づき設計されております。本装置は、次の(電気回路方式)安全装置を有しております。
 1)炎検出器

 2)ガス圧力スイッチ(低)
 3)空気圧力スイッチ

■省スペース

燃焼用送風機、ガス配管等が本体上部に取付けられており、余分なスペースをとりません。燃焼状態観察用の点検窓及び点検扉がついております。また、点検扉はヒンジ式を採用しておりますので、内部の保守、点検が容易に行なえます。

■運転

点火方式は、電気スパーク・パイロット点火方式で、メイン燃焼への火移りはスムーズです。
パイロットバーナーは、独特の構造を有し、燃焼の安定性に優れております。
ガス燃焼量の調節には、比例制御方式(ON-OFF及び、三位置制御方式も可能)を採用し、適正な温度制御が可能です。

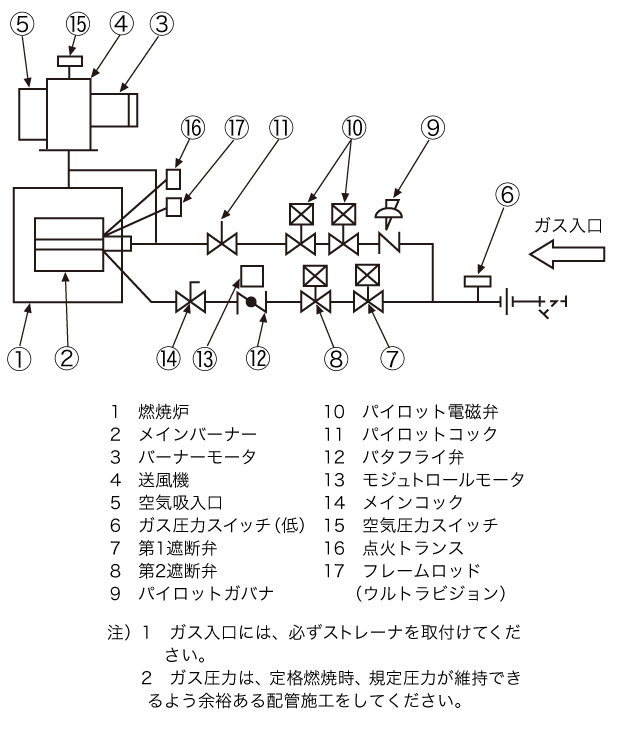

ダクトバーナーCDシリーズの燃焼フロー図例


ダクトバーナーCDシリーズの仕様

  最大入力(kcal/h) 燃料消費量(m3/hr) 供給圧縮(mmH2O) 電源 モータ容量(kw) 燃焼方式

焼却炉断面(mm)

配管接続口径(B) ターンダウン比
LPガス 13Aガス 6Bガス 6Cガス LPガス 13Aガス 6B・6Cガス LPガス 13Aガス 6B・6Cガス
CD-50PW 50,000 2.1 4.6 10.0 11.1 280 200 100 200V 3φ 0.25 先混合燃焼 500×320 1/2 1/2 3/4 1:3
CD-100PW 100,000 4.2 9.1 20.0 22.2 0.25 700×500 1/2 3/4 1 1:5
CD-200PW 200,000 8.3 18.2 40.0 44.4 0.4 950×700 1/2 1 11/2 1:10
CD-300PW 300,000 12.5 27.3 60.0 66.7 0.75 1100×900 3/4 11/4 2
CD-400PW 400,000 16.7 36.4 80.0 88.9 0.75 1300×1000 1 11/2 21/2
CD-500PW 500,000 20.8 45.5 100.0 111.1 1.5 1500×1100 11/4 11/2 3

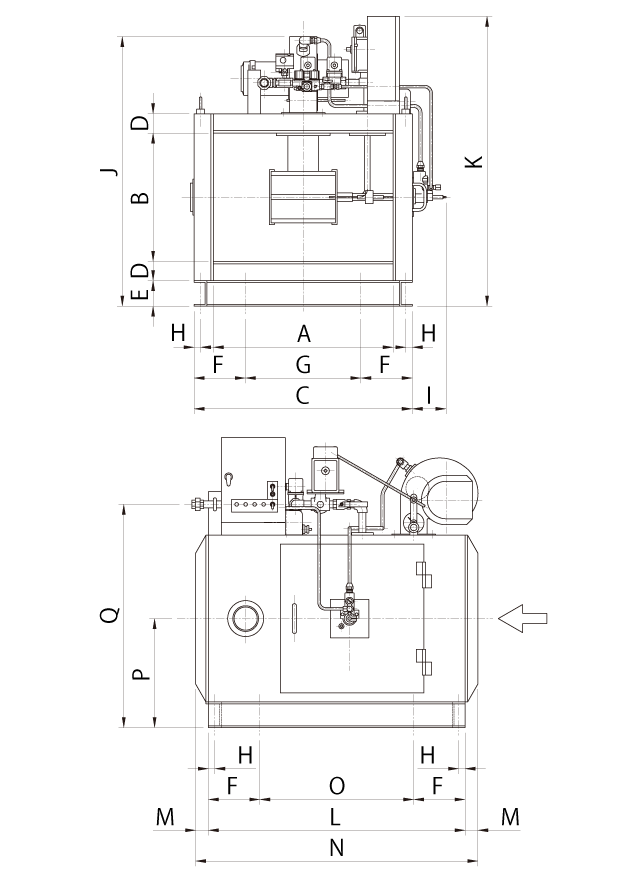

ダクトバーナーCDシリーズの標準寸法図

■図


■寸法(mm)

  最大入力(kcal/h) A B C D E F G H I J K L M N O P Q R
CD-50PW 50,000 500 320 650 75 100 200 250 25 130 875 1020 1000 75 1150 600 335 790 8
CD-100PW 100,000 700 500 850 75 100 200 450 25 130 1055 1200 1000 75 1150 600 425 970 8
CD-200PW 200,000 950 700 1100 75 100 200 700 25 130 1275 1440 1000 75 1150 600 525 1175 8
CD-300PW 300,000 1100 900 1250 75 100 200 850 25 130 1530 1650 1200 75 1350 800 625 1385 12
CD-400PW 400,000 1300 1000 1450 75 100 200 1050 25 130 1690 1780 1300 75 1450 900 675 1510 12
CD-500PW 500,000 1500 1100 1650 75 100 200 1250 25 130 1790 1895 1400 75 1550 1000 725 1625 12
