燃焼機 |TAKASAGO TDHシリーズ 製品 一覧

ダクト燃焼機TAKASAGO-TDHシリーズ

ダクトバーナーTDHシリーズの特徴

■ダクトバーナー

TDHダクトバーナーは、ダクト内部でガスを燃焼させ送風ダクト内の空気と混合させ熱風を発生する、 コンパクトシステムタイプです。

■断熱性、耐風速性

ダクトバーナー内部はセラミックファイバーで断熱施工してあり外部には殆ど熱を逃しません。 表面硬化剤の施工により耐風速性に優れております。

■安全性

ダクト内で完全燃焼するよう、設計、製作したバーナーで空気比が大幅に増減しても安定した燃焼を得ることができます。 また、炎の監視システムは、フレームロッド又は紫外線検知器により、燃焼監視をし、安全を期しております。

■作業性

全ての機器をパッケージタイプにまとめてあり据付作業は簡単に行えます。

■燃料

天然ガス、プロパンガス、ブタンガス等あらゆるガスに対応し得る機能を有しています。

■メンテナンス

分解、組み立てが容易に行えるよう、ブロック化しているため、保守点検が簡単です。

ダクトバーナーTDHシリーズの燃焼機構

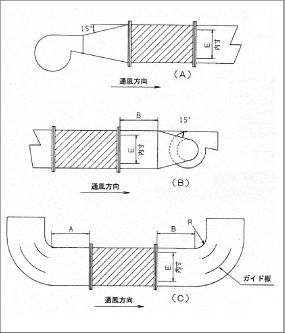

■熱風発生機として使用する場合

  1. [A]送風ダクトとダクトバーナーの接続は15°以下の勾配で接続してください。 接続する勾配が15°を超える場合はダクト内で過流が発生し騒音及び圧力損失が大きくなります。
  2. [B]ダクトバーナーは送風機の吸込側に設置します。
    ダクトバーナーのガス配管口径、送風機の能力は炉内圧力0Paで設計しております。 したがって、送風機出口に取付し炉内圧力がかかる場合は、その能力が出ない場合がありますので設置にはご配慮願います。
    (炉内圧がかかる場合はご指示ください)
     ※接続寸法B=3E
  3. [C]ダクトバーナーを空気ダクトの曲がり付近に取付ける場合は、左記の方法で施工してください。
    B=3×E  A=3×E
    ガイド板は空気の流れを円滑に行い圧損を少なくするために設けます。
    RがR=E以上のときは省略しても差し支えありません

ダクトバーナーTDHシリーズの仕様

  ガス発熱量(Kcal/Nm3) ダクト内風速 流体 電源 ダクト内圧力 制御方式 フレーム検出 通風確認 消炎応答時間 ガス供給圧力 ガス種類 点火方式 ターンダウン比 ガス接続サイズ 燃焼送風機(kw)
天然ガス13A ブタンガス プロパン
TDH-5 11,000Kcal/Nm3 29,000Kcal/Nm3 22,350Kcal/Nm3 5〜20m/秒(標準10m/秒) 空気/燃焼ガス(希釈) 200V 3相 50・60Hz -0.2〜+0.1kPa水栓(ダクト出口) ON-OFF/三位置/比例(選択) フレームロッド/ウルトラビジョン(紫外線検出器) エアーフロースイッチ 1秒以下 2〜3kPa水栓 プロパンガス
ブタンガス
都市ガス
(その他のガスについては別途打ち合わせ)
点火トランス及パイロットバーナー 10:1 15A 15A 0.20kw
TDH-10 20A 15A 0.30kw
TDH-15 25A 25A 0.40kw
TDH-20 32A 25A 0.75kw
TDH-30 40A 32A 0.75kw
TDH-50 50A 40A 1.50kw

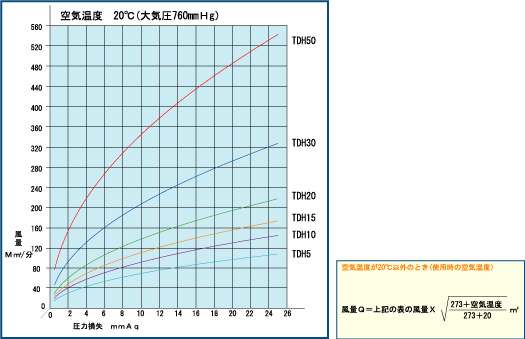

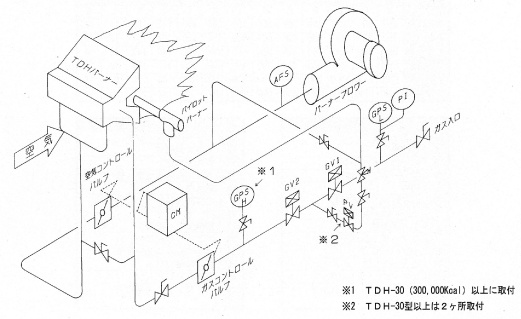

ダクトバーナーTDHシリーズの燃焼フロー図例

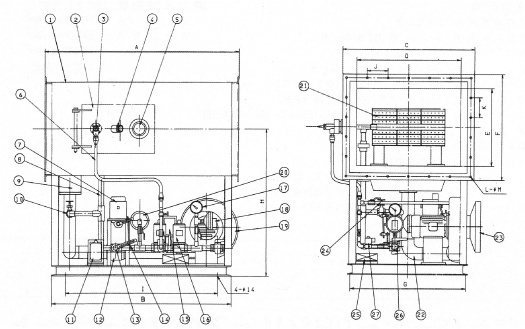

ダクトバーナーTDHシリーズの標準寸法図

■図


■寸法

  A B C D E F G H I J K L M
TDH-5 650 550 620 420 350 550 480 900 450 142 125 12 12
TDH-10 750 650 700 500 400 600 560 950 550 162 137 12 12
TDH-15 850 750 750 550 420 620 610 1000 650 140 142 14 14
TDH-20 1000 900 850 650 450 650 710 1050 800 160 150 16 14
TDH-30 1200 1100 1000 800 500 700 860 1100 1000 135 130 20 14
TDH-50 1500 1400 1200 1000 650 850 1050 1200 1300 144 133 24 14

ダクトバーナーTDHシリーズの燃焼フロー図例

  • TAKASAGO TDHシリーズ
    商品コード
    TDH-5
    燃焼量:50,000 kw/h
    • ダクト燃焼機
    • TAKASAGO 製品
    • 乾燥設備用燃焼機
  • TAKASAGO TDHシリーズ
    商品コード
    TDH-10
    燃焼量:100,000 kw/h
    • ダクト燃焼機
    • TAKASAGO 製品
    • 乾燥設備用燃焼機
  • TAKASAGO TDHシリーズ
    商品コード
    TDH-15
    燃焼量:150,000 kw/h
    • ダクト燃焼機
    • TAKASAGO 製品
    • 乾燥設備用燃焼機
  • TAKASAGO TDHシリーズ
    商品コード
    TDH-20
    燃焼量:200,000 kw/h
    • ダクト燃焼機
    • TAKASAGO 製品
    • 乾燥設備用燃焼機
  • TAKASAGO TDHシリーズ
    商品コード
    TDH-30
    燃焼量:300,000 kw/h
    • ダクト燃焼機
    • TAKASAGO 製品
    • 乾燥設備用燃焼機
  • TAKASAGO TDHシリーズ
    商品コード
    TDH-50
    燃焼量:500,000 kw/h
    • ダクト燃焼機
    • TAKASAGO 製品
    • 乾燥設備用燃焼機
