ガスバーナー40GSシリーズの特徴

■全てのガス種類に簡単対応

全てのガス種類にノズル交換より、簡単に対応することができます。 燃焼筒はガスと空気を完全に混合した燃焼が実行できるよう各種の研究 データから設計されております。

●安全規格：ＵＬ規格/ＥＮ規格取得/ガス３社基準適合。
■精 度：フレームロッド、スパークロッドスタビライザ等の交換 が簡単。
■イタリア製：世界トップレベルの品質管理。
■大量生産：部品の注文はコード番号により、簡単に発注。
■デザイン性：カバーがかかり、バーナーの機械部分が見えずスマート。
■外形・重量：大きさ重量が小さく取扱が簡単。
■メンテナンス：大きさ重量が小さく取扱が簡単。
■資料の充実：マニュアルが充実しているので設置が簡単。

ガスバーナー40GSシリーズの仕様

型式	燃焼量（kw）		燃焼量（kcal／h）
	最低	最大	最低	最大
40GS3	11	35	9,500	30,000
40GS5	23	58	20,500	50,000
40GS10	52	116	45,000	100,000
40GS20	81	232	70,000	200,000

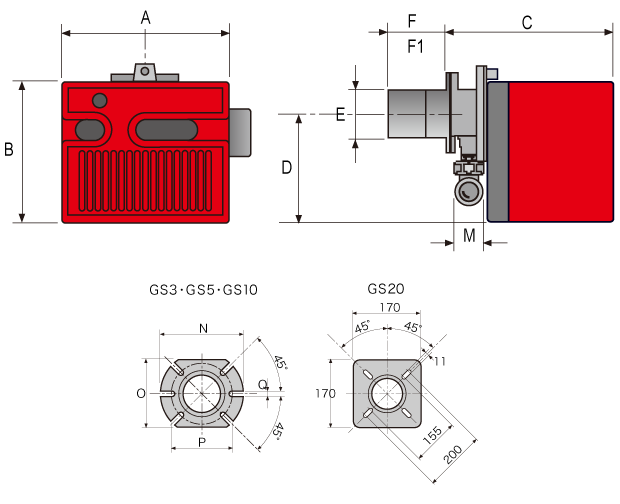

ガスバーナー40GSシリーズの標準寸法図

■図

■寸法（mm）

	A	B	G	C	D	φE	F	F1※2	N	φM
40GS3	252	215	166	230	165	91	100	125	37	3/8"※1
40GS5	272	233	170	295	180	91	100	125	48	1/2"
40GS10	305	262	188	347	204	105	110	170	61	3/4"
40GS20	350	298	212	389	230	125	120	280	67	3/4"

※1 1/2"の配管をブッシュで減少　※2 オプション寸法

■取付寸法（mm）

	N	O	P	Q
40GS3	170	140	130	10
40GS5	170	140	130	10
40G10	185	160	130	10

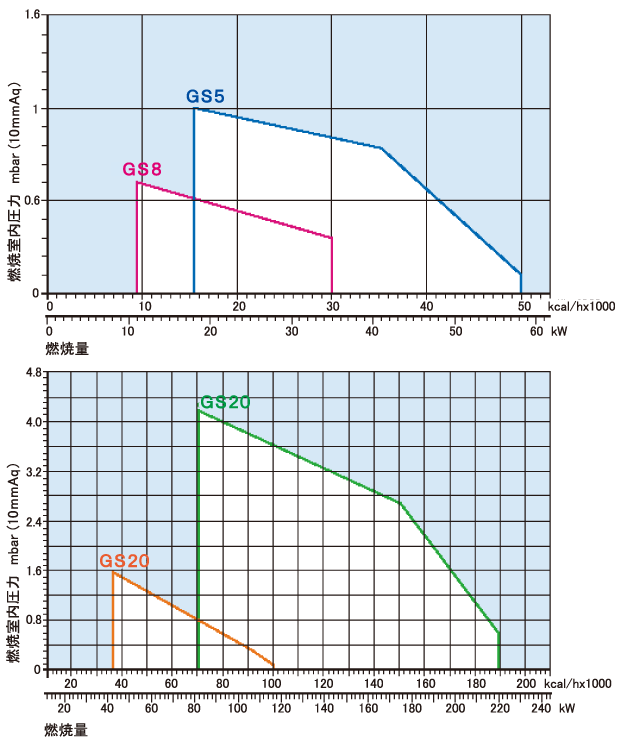

燃焼量と使用可能燃焼室内圧力の関係
