オイルバーナーOMシリーズの特徴
■小型ながら安定した性能。高い取り付け自由度とメンテナンス性。
小型/中型のバーナーですが、燃焼室の圧力が比較的高い高性能小型ボイラなどに多くの実績を持っています。 水平・垂直・その他取付け姿勢の自由度が大きく、またバーナーヘッドを簡単に着脱できますのでメンテナンスも容易です。
オイルバーナーOMシリーズの仕様
型式 | 制御方法 | 送油方式 | 燃油量(ℓ/h) | 電源(V) | 位相(φ) | モータ(w) | 燃料 | |
---|---|---|---|---|---|---|---|---|
非ヒンジ型 | ヒンジ型 | |||||||
OM-1 | OM-1H | ONーOFF 単段燃焼 |
ギヤポンプ式 | 6-12 | 100/200 | 1.3 | 150 | 灯油 軽質A重油 |
OM-2 | OM-2H | 10-20 | 100/200 | 1.3 | 150 | |||
OM-3 | OM-3H | 15-30 | 100/200 | 1.3 | 250 | |||
OM-4 | OM-4H | 20-40 | 200 | 1.3 | 400 | |||
OM-1W | OM-1HW | HighーLow 2段燃焼 |
ギヤポンプ式 | 6-12 | 100/200 | 1.3 | 150 | |
OM-2W | OM-2HW | 10-20 | 100/200 | 1.3 | 250 | |||
OM-3W | OM-3HW | 15-30 | 100/200 | 1.3 | 250 | |||
OM-4W | OM-4HW | 20-40 | 200 | 1.3 | 400 |

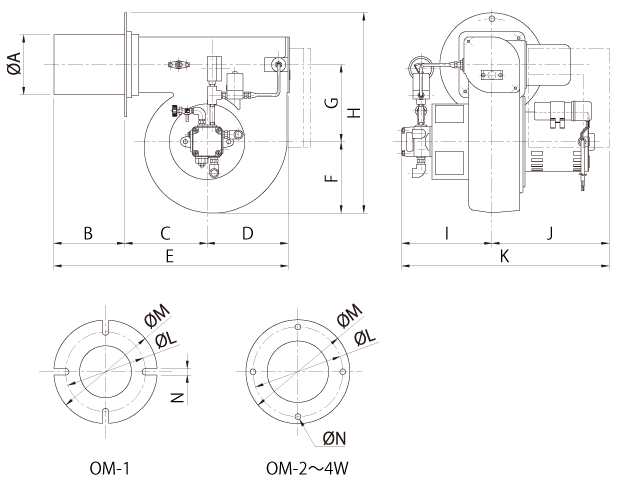

オイルバーナーOMシリーズの標準寸法図
■図
■寸法(mm)
A | B | C | D | E | F | G | H | I | J | K | L | M | N | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
OM-1 | 88 | 100 | 140 | 138 | 378 | 121 | 123 | 331 | 156 | 230 | 386 | 175 | 135 | 12 |
OM-2 | 115 | 120 | 166 | 159 | 445 | 136 | 146 | 392 | 148 | 239 | 387 | 220 | 190 | 12 |
OM-3 | 130 | 150 | 178 | 176 | 504 | 151 | 163 | 424 | 195 | 217 | 439 | 220 | 190 | 12 |
OM-4 | 140 | 150 | 178 | 176 | 504 | 151 | 163 | 424 | 210 | 207 | 455 | 220 | 190 | 12 |
OM-4W | 140 | 100 | 178 | 250 | 528 | 151 | 163 | 424 | 241 | 310 | 551 | 220 | 190 | 12 |
-
