ガス燃焼機RIELLO-ON-OFFシリーズ

ガスバーナーON-OFFシリーズの特徴

■タイトル

このガスタイプは350から1760kWまでの6タイプが用意されております。 (ON-OFFおよびH/L、高/低バーナー含) スライドバーを採用し、メンテナンス性を向上しております。 コンパクト・高品質・高性能ガスバーナーです。さらに、安全設計を最 重点に、高効率、保守点検が簡単です。

●安全規格:UL規格/EN規格取得/ガス会社基準適合
■高炉内圧力・高負荷燃焼条件下での燃焼用に特別にデザインされた 新タイプです。
■燃焼式は必ず低燃焼状態よりスタート。
■バーナーはメンテナンス性に優れた構造をしております。

1.ガス配管は本体の燃焼筒部分に取付けられます。

2.バーナー/ノズルチェック、配管のメンテナス等を実施する時、本体部分をヒンジバー上で後方にスライドさせ、そのままの状態で確認できます。
3.重量のある配管の取付け等の面倒はいっさいありません。
■配管は左右どちらにでも取付けることができます。
■各種燃料への対応はノズル部分の交換のみにより簡単に実施できます。
■安全規格はUL規格/EN規格取得、及びガス会社基準適合。
■機器関係はバーナー後部にまとめられ、カバーにより覆われており、 安全確保は万全です。

ガスバーナーON-OFFシリーズの仕様

型式 燃焼量 モータ動力
最低 最大 A A
  kW kcal/h kW kcal/h 200V 380V
ON-OFF GAS3※1 150 130,000 350 301,000 1.85 -
ON-OFF GAS4※1 185 130,000 465 400,000 2.90 -
ON-OFF GAS5※2 325 280,000 660 567,000 2.85 1.65
ON-OFF GAS6※2 525 450,000 1050 900,000 6.15 3.55
ON-OFF GAS7t.c.※2 800 688,000 1760 1,513,000 10.90 6.30
ON-OFF GAS7t.l.※2 800 688,000 1760 1,513,000 10.90 6.30
※1 単相 200V±10%、50/60Hz ※1 3相 200V±10%、50/60Hz

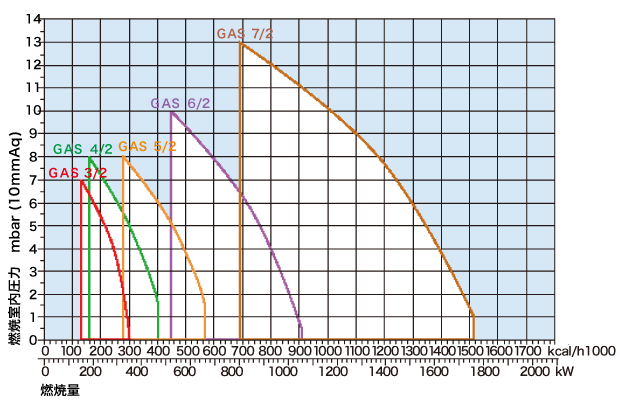

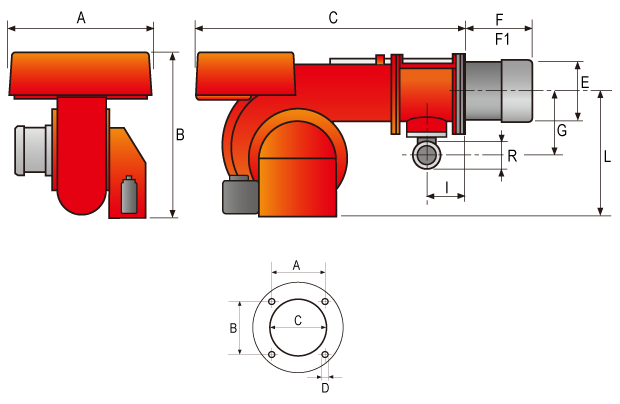

ガスバーナーON-OFFシリーズの標準寸法図

■図


■寸法(mm)

  A B C E F F1 G I L R
ON-OFF GAS3※1 410 397 610 140 185 320 165 97 292 1"1/2
ON-OFF GAS4※1 410 397 610 150 187 320 165 97 292 1"1/2
ON-OFF GAS5※2 410 397 645 155 207 365 165 97 332 1"1/2
ON-OFF GAS6※2 410 485 770 175 227 360 195 131 370 2"
ON-OFF GAS7t.c.※2 410 590 920 220 240 - 245 140 445 2"
ON-OFF GAS7t.l.※2 410 590 920 220 - 400 245 140 445 2"
F1 長寸法燃焼筒はプションです。対応可能機種:GAS 3/2-4/2-5/2-6/2 ※1 単相 200V±10%、50/60Hz ※1 3相 200V±10%、50/60Hz

■取付寸法(mm)

  A B C D
ON-OFF GAS3 160 160 155 M10
ON-OFF GAS4 160 160 165 M10
ON-OFF GAS5 160 160 165 M10
ON-OFF GAS6 195 195 185 M12
ON-OFF GAS7 230 230 230 M12

ガスバーナーON-OFFシリーズの燃焼フロー図例
