オイル燃焼機TAKASAGO-TBLシリーズ

オイルバーナーTBLシリーズの特徴

■高い安全性・安定性と経済性を実現

メカ、ソフトの両面から幾重ものインタロックをとっており、特に安全性を配慮した設計となっております。
バーナーで大切なことは確実な着火と安定した炎の再現性です。独自の燃焼機構により高い安定性を実現しました。
さらに、採用燃料の最適な燃料確保から、対環境性はもとより高い経済性も実現しました。

■高いメンテナンス性

ブロワまで含めたトータルシステムとして高いメンテナンス性を実現しました。 メンテナンス時のオペレーションまで考慮した設計となっております。

■幅広いラインナップ

小出力から大出力まで広範囲にわたりシリーズ化しました。また、火炎は長炎形状です。

オイルバーナーTBLシリーズの燃焼機構

■火炎形成機構

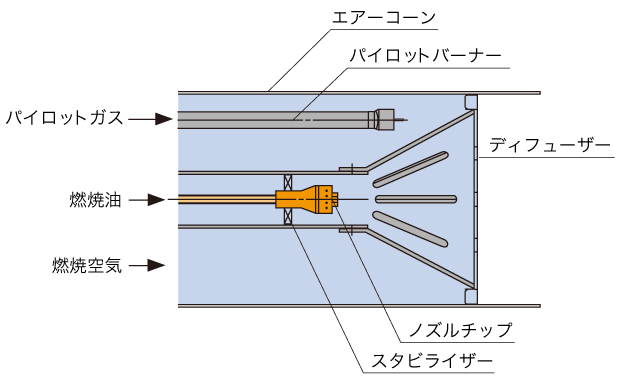

デフェザーの旋回羽根に注入した空気は旋回流を形成し、微粒化された噴霧燃料と混合し、効率的な燃焼を促進します。 火炎ゾーンでは安定した旋回炎を作り出し、再現性の高い炎が得られます。

■バーナーとのマッチング

メカ、ソフトの両面から幾重ものインタロックをとっており、特に安全性を配慮した設計となっております。




オイルバーナーTBLシリーズの仕様

型式 燃料種別 燃焼量(ℓ/h) 制御方法 油量コントロール T.D.R(自動) 点火方法 燃焼空気圧力(KPa) 燃焼空気量(Nm3/min) アトマイズ空気圧力(MPa) アトマイズ空気量(NL/min) パイロットガス圧力(KPa) パイロットガス量(Nm3/H) 燃焼監視器 火炎寸法(MAX) 燃焼空気入口径 アトマイズ空気入口径 パイロット入口径 設置場所(レインシェルター内)
TBL-6 灯油orA重油 50~240 比例 調量弁 1:5 ガスパイロットバーナー 2~3 54 10 6 3~5 0.4 紫外線検出 φ300×2500L 150A 40A 15A 屋外or屋内
TBL-8 灯油orA重油 40~300 比例 調量弁 1:5 ガスパイロットバーナー 2~3 68 10 7 3~5 0.4 紫外線検出 φ400×3000L 200A 50A 20A 屋外or屋内
TBL-10 灯油orA重油 55~400 比例 調量弁 1:5 ガスパイロットバーナー 2~3 91 10 9.5 3~5 0.4 紫外線検出 φ600×4500L 250A 65A 20A 屋外or屋内
TBL-12 灯油orA重油 70~600 比例 調量弁 1:5 ガスパイロットバーナー 2~3 160 10 17 3~5 0.4 紫外線検出 φ700×5500L 300A 80A 20A 屋外or屋内
TBL-14 灯油orA重油 90~700 比例 調量弁 1:5 ガスパイロットバーナー 2~3 205 10 210 3~5 0.4 紫外線検出 φ800×7000L 350A 100A 20A 屋外or屋内

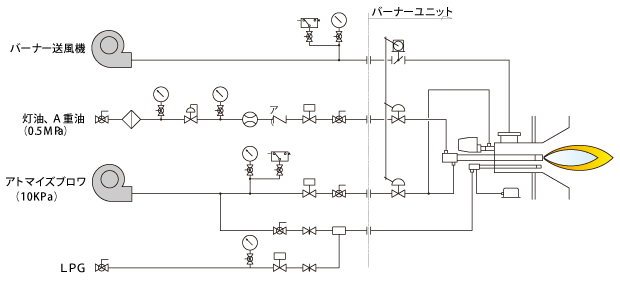

オイルバーナーTBLシリーズの燃焼フロー図例

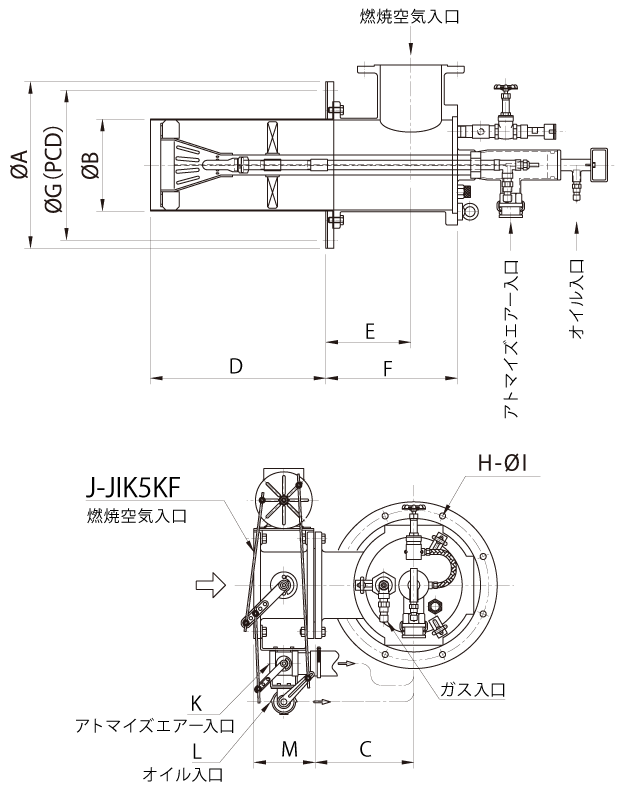

オイルバーナーTBLシリーズの標準寸法図

■図


■寸法(mm)

  燃焼量(ℓ/hr) A B C D E F G H-φI J K L M
TBL-6 50~200 450 240 275 350 236 341 400 8-φ18 150A 40A 15A 160
TBL-8 40~300 500 276 300 400 256 370 450 8-φ18 200A 50A 15A 180
TBL-10 55~400 550 316 325 450 300 420 500 8-φ18 250A 65A 15A 200
TBL-12 70~600 600 400 370 500 354 564 550 6-φ18 300A 80A 20A 220
TBL-14 90~700 700 440 410 600 395 625 640 6-φ19 350A 80A 20A 240

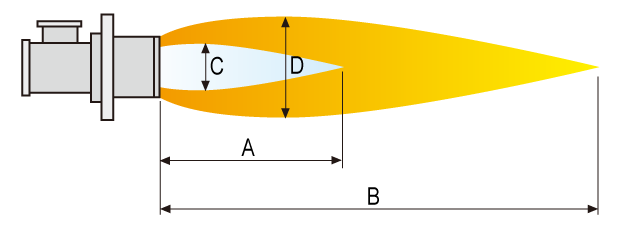

オイルバーナーTBLシリーズの火炎サイズ

  火炎長 火炎径
  A(最小)mm B(最大)mm C(最小)mm D(最大)mm
TBL-6 500 2,500 200 300
TBL-8 700 3,000 250 400
TBL-10 1,000 4,500 350 600
TBL-12 1,250 5,500 550 700
TBL-14 1,750 7,000 650 800
