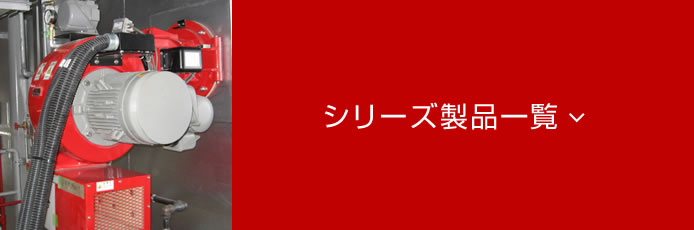

燃焼機 |TAKASAGO TEO シリーズ 製品 一覧

オイル燃焼機TAKASAGO-TEOシリーズ

オイルバーナーTEOシリーズの特徴

■高い安全性・安定性と経済性を実現

メカ、ソフトの両面から幾重ものインタロックをとっており、特に安全性を配慮した設計となっております。
バーナーで大切なことは確実な着火と安定した炎の再現性です。独自の燃焼機構により高い安定性を実現しました。

■カスタマイズ性

TEOシリーズはガンタイプでありながら、カスタマイズが可能なモデルです。 小型バーナーでもカスタマイズ可能、高砂エンジニアリングならではの機能です。

■高いメンテナンス性

ブロワまで含めたトータルシステムとして高いメンテナンス性を実現しました。 メンテナンス時のオペレーションまで考慮した設計となっております。

オイルバーナーTEOシリーズの燃焼機構

■火炎形成機構

ディフューザの旋回羽根に注入した空気は旋回流を形成し、微粒化された噴霧燃料と混合し、効率的な燃焼を促進します。 火炎ゾーンでは安定した旋回炎を作り出し、再現性の高い炎が得られます。

■バーナーとのマッチング

メカ、ソフトの両面から幾重ものインタロックをとっており、特に安全性を配慮した設計となっております。


オイルバーナーTEOシリーズの仕様

型式

燃料種別 燃焼量(ℓ/h) 点火方法 ダンパ制御器 T.D.R ノズル取付数(個) 油電磁弁取付数(個) 噴燃ポンプ バーナーファンモータ(kW) 燃焼安全リレー 火炎検出器 噴燃ポンプ駆動モータ(kW)
TEO-5R ON-OFF 灯油・A重油 45 ダイレクト点火   1:3 1 1 GFKY-Y4 0.75 用途に合わせて選択 0.4
H-L 75 OC 1:3 2 3
比例 75 CM 1:3 1 3
TEO-6R H-L 120 OC 1:3 2 3 GFKY-Y5 1.5 0.4
比例 120 CM 1:3 1 3
TEO-7R H-L 200 OC 1:3 2 3 GFKY-Y7 2.2 0.75
比例 200 CM 1:3 1 3
TEO-8R H-L 290 OC 1:3 2〜3 3 GFKY-Y8 3.7 or 5.5 0.75
比例 290 CM 1:3 2 3

オイルバーナーTEOシリーズの燃焼フロー図例


オイルバーナーTEOシリーズの標準寸法図

■図


■寸法(mm)

  燃焼量(ℓ/h) A B C D E F G H K L
TEO-5R 75 649 294 355 110 616 441 175 298 300 152 260 170
TEO-6R 120 676 318 358 120 653 455 198 337 330 185 294 200
TEO-7R 200 644 413 431 160 773 525 248 440 400 220 360 260
TEO-8R 290 886 413 473 190 773 525 248 440 400 240 360 260

オイルバーナーTEOシリーズの火炎サイズ

  火炎長 火炎径
  A(最小)mm B(最大)mm C(最小)mm D(最大)mm
TEO-5R 700 1,500 200 400
TEO-6R 1,000 2,000 350 500
TEO-7R 1,800 3,000 400 600
TEO-8R 2,000 3,750 500 700
  • TAKASAGO TEO シリーズ
    商品コード
    TEO-5R
    燃焼量:45-75 ℓ/h
    • オイル燃焼機
    • TAKASAGO 製品
    • 焼却設備用燃焼機
    • 脱臭脱煙設備用燃焼機
    • 乾燥設備用燃焼機
  • TAKASAGO TEO シリーズ
    商品コード
    TEO-6R
    燃焼量:120 ℓ/h
    • オイル燃焼機
    • TAKASAGO 製品
    • 焼却設備用燃焼機
    • 脱臭脱煙設備用燃焼機
    • 乾燥設備用燃焼機
  • TAKASAGO TEO シリーズ
    商品コード
    TEO-7R
    燃焼量:200 ℓ/h
    • オイル燃焼機
    • TAKASAGO 製品
    • 焼却設備用燃焼機
    • 脱臭脱煙設備用燃焼機
    • 乾燥設備用燃焼機
  • TAKASAGO TEO シリーズ
    商品コード
    TEO-8R
    燃焼量:290 ℓ/h
    • オイル燃焼機
    • TAKASAGO 製品
    • 焼却設備用燃焼機
    • 脱臭脱煙設備用燃焼機
    • 乾燥設備用燃焼機
