燃焼機 |TAKASAGO TBH シリーズ 製品 一覧

オイル燃焼機TAKASAGO-TBHシリーズ

オイルバーナーTBHシリーズの特徴

■高い安全性・安定性と経済性を実現

メカ、ソフトの両面から幾重ものインタロックをとっており、特に安全性を配慮した設計となっております。
バーナーで大切なことは確実な着火と安定した炎の再現性です。独自の燃焼機構により高い安定性を実現しました。

■ローコスト

TBH油圧噴霧式は、その構造上からイニシャルコストが安いことも大きな特徴です。 また、点火トラレスによるダイレクト点火が可能です。

■高いメンテナンス性

ブロワまで含めたトータルシステムとして高いメンテナンス性を実現しました。 メンテナンス時のオペレーションまで考慮した設計となっております。

■幅広いラインナップ

小出力から大出力まで広範囲にわたりシリーズ化しました。

オイルバーナーTBHシリーズの燃焼機構

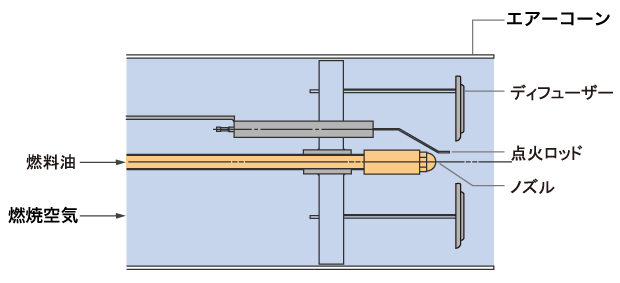

■火炎形成機構

ディフューザの旋回羽根に注入した空気は旋回流を形成し、微粒化された噴霧燃料と混合し、効率的な燃焼を促進します。 火炎ゾーンでは安定した旋回炎を作り出し、再現性の高い炎が得られます。

■バーナーとのマッチング

メカ、ソフトの両面から幾重ものインタロックをとっており、特に安全性を配慮した設計となっております。


オイルバーナーTBHシリーズの仕様

型式 燃料種別 燃焼量(ℓ/h) 制御方法 油量コントロール T.D.R(自動) 点火方法 燃焼空気圧力(KPa) 燃焼空気量(Nm3/min) 燃焼監視器 火炎寸法(MAX) 燃焼空気入口径 設置場所(レインシェルター内)
TBH-3

灯油 or A重油

8~40

ON-OFF or 比例

調整弁

1:3

ダイレクト点火

2~3

9.0

フレームアイ

φ200×600L

80A

屋外 or 屋内

TBH-4

灯油 or A重油

20〜80

ON-OFF or 比例

調整弁

1:3

ダイレクト点火

2~3

18

フレームアイ

φ250×800L

100A

屋外 or 屋内

TBH-5

灯油 or A重油

40〜120

ON-OFF or 比例

調整弁

1:3

ダイレクト点火

2~3

34

フレームアイ

φ300×1500L

125A

屋外 or 屋内

TBH-6

灯油 or A重油

60〜200

ON-OFF or 比例

調整弁

1:3

ダイレクト点火

2~3

54

フレームアイ

φ400×2000L

150A

屋外 or 屋内

TBH-8

灯油 or A重油

40〜300

ON-OFF or 比例

調整弁

1:3

ダイレクト点火

2~3

68

フレームアイ

φ450×3000L

200A

屋外 or 屋内

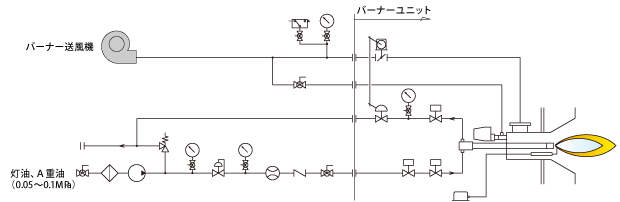

オイルバーナーTBHシリーズの燃焼フロー図例

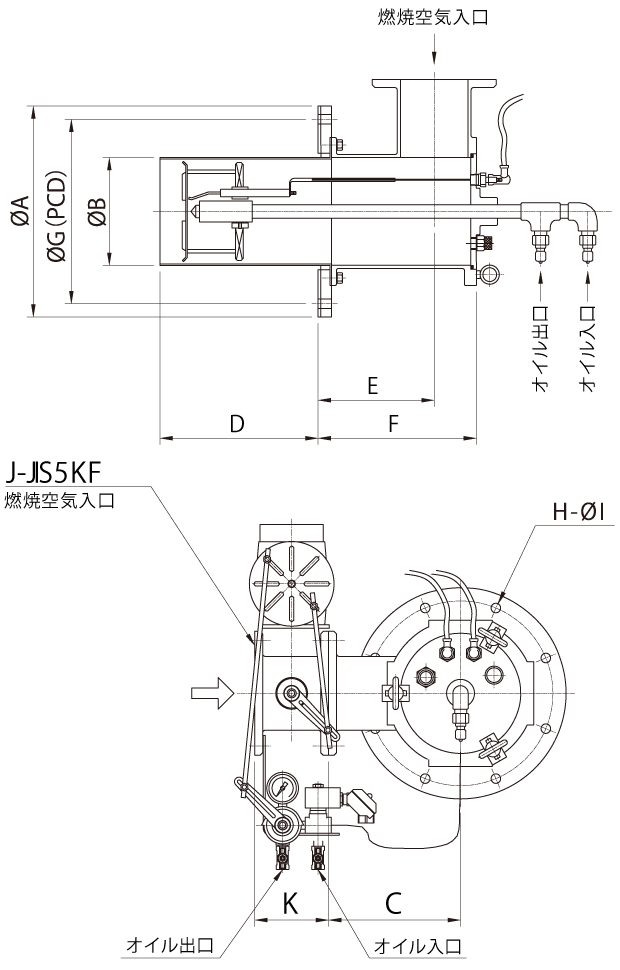

オイルバーナーTBHシリーズの標準寸法図

■図


■寸法(mm)

型式 燃焼量(ℓ/hr) A B C D E F G H-φI J K
TBH-3 8〜40 300 120 175 200 170 231 260 4-φ12 80A 100
TBH-4 20〜80 350 168 200 250 178 258 310 8-φ14 100A 120
TBH-5 40〜120 400 202 250 300 206 286 350 8-φ18 125A 140
TBH-6 60〜200 450 240 275 350 236 341 400 8-φ18 150A 160
TBH-8 40〜300 500 276 300 400 256 370 450 8-φ18 200A 180

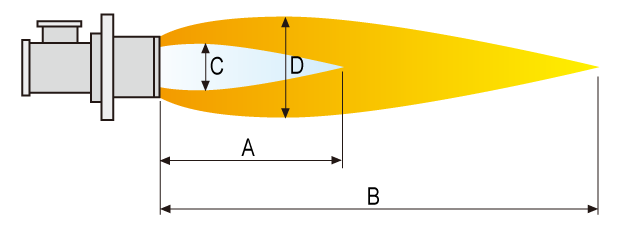

オイルバーナーTBHシリーズの火炎サイズ

  火炎長 火炎径
  A(最小)mm B(最大)mm C(最小)mm D(最大)mm
TBH-3 200 600 80 200
TBH-4 250 800 120 250
TBH-5 900 1,500 180 300
TBH-6 1,000 2,000 300 400
TBH-8 1,300 3,000 350 450
