燃焼機 |OLYMPIA LB シリーズ 製品 一覧

オイル燃焼機OLYMPIA-LBシリーズ

オイルバーナーLBシリーズの特徴

■重質油に適した燃焼機

中型から大型まで重質油使用に適したバーナーで、オイルヒータで過熱した燃料を ノズルの近くまで循環させる構造としていますから、着火性が優れ安定した燃焼状態が得られます。

オイルバーナーLBシリーズの仕様

型式 送油方式 燃油量(ℓ/h) 電源(V) 位相(φ) モータ(w) 油ヒーター 燃料
ON-OFF High-Low 比例式 High - Low 比例
LB-35 ギヤポンプ式 13-35 - 200 3 0.25 1

A重油

B重油

軽質C重油

LB-51 LB-51W 25-50 - 0.4 1.5
LB-61 LB-61W LBP-61 30-60 20-80 0.75 2
LB-81 LBP-81 40-80 27-80 1 3
LBN-120 LBP-120 60-120 40-120 1.5 4
LBN-150 LBP-150 70-150 50-150 2.2 6
LBN-200 LBP-200 100-200 60-180 3.7 6
LB-250 LBP-250 120-240 80-240 8
LB-350 LBP-350 150-300 100-300 5.5 B+2

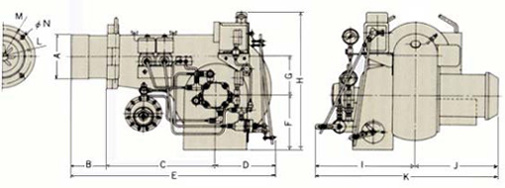

オイルバーナーLBシリーズの標準寸法図

■図


■寸法(mm)

  A B C D E F G H I J (K) L M N
LB-35 152 120 310 160 590 150 115 422 230 205 435 195 222 11
LB-51W 152 120 335 162 617 155 115 422 254 230 484 195 224 11.5
LB-61W 152 120 335 162 617 155 115 422 254 254 508 195 224 11.5
LB-81 152 120 360 287 767 173 136 464 300 260 560 210 240 14
LBN-120 162 150 405 287 842 200 158 530 350 380 730 210 250 14
LBN-150 190 150 477 305 932 240 176 582 460 380 840 240 290 14
LBN-200 190 150 477 305 932 240 176 582 460 446 906 240 290 14
LB-250 215 190 565 313 1068 280 180 650 500 485 985 305 345 14
LB-350 215 190 565 313 1068 280 180 650 500 495 995 305 345 14

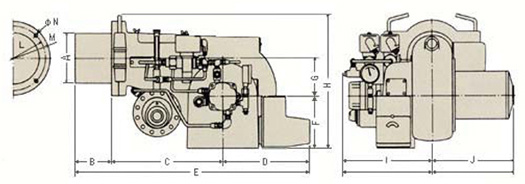

■図


■寸法

  A B C D E F G H I J K L M N
LBP-61 152 120 335 205 660 155 115 480 375 254 629 195 224 11.5
LBP-81 152 120 360 225 705 173 136 530 385 260 645 210 240 14
LBP-120 162 150 405 238 793 200 158 550 414 380 794 210 250 14
LBP-150 190 150 477 238 865 240 176 580 450 380 830 240 290 14
LBP-200 190 150 477 238 865 240 176 580 450 446 896 240 290 14
LBP-250 215 190 565 313 1068 280 180 650 500 485 985 305 345 14
LBP-350 215 190 565 313 1068 280 180 650 500 495 995 305 345 14
